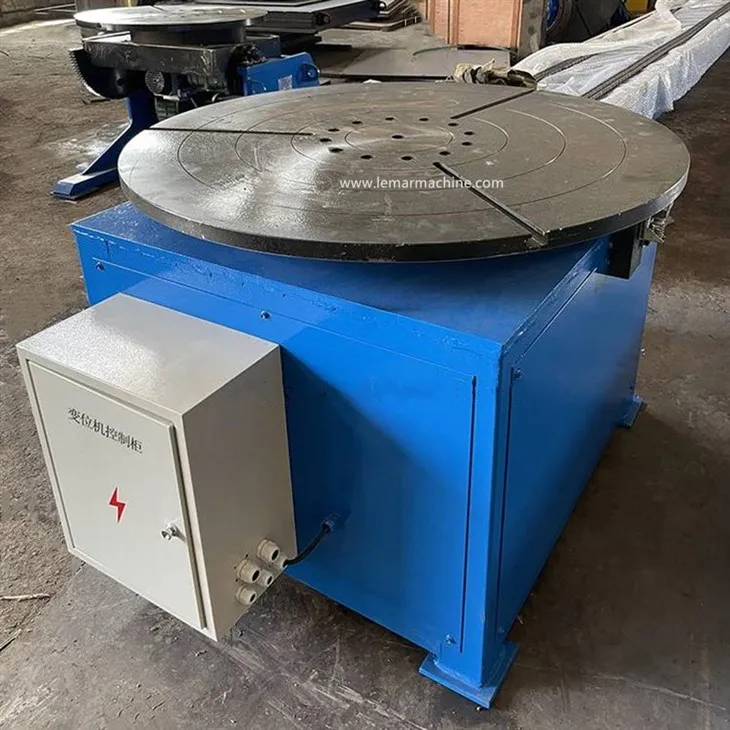

Sedadlový svařovací polohovač je vhodný především pro podpůrné použití při svařování pod tavidlem a svařování nerezových trubek TIG. Může polohovat a upínat různé obrobky skrz drážku ve tvaru T na desce, aby se maximalizovala flexibilita svařování.
Polohovače 10kg~15000kg dodávané společností Wuxi Lemar se snadno instalují a snadno se obsluhují. Jsou široce používány v petrochemickém průmyslu, svařování a montáži potrubí kotlů a tlakových nádob, výrobě automobilů atd.
Specifikace produktu
ŽÁDNÝ. | Technický parametr | Typ | ||||||||
| HB1 | HB3 | HB6 | HB12 | HB30 | HB50 | HB100 | HB150 | HB200 | ||
1 | Jmenovité zatížení (kg) | 100 | 300 | 600 | 1200 | 3000 | 5000 | 10000 | 15000 | 20000 |
2 | Max. excentrická vzdálenost (mm) | 50 | 100 | 200 | 200 | 250 | 250 | |||
3 | Maximální vzdálenost těžiště (mm) | 150 | 200 | 300 | 400 | 500 | 600 | |||
4 | Velikost pracovního stolu (mm) | φ400 | φ600 | φ1000 | φ1200 | φ1400 | φ1500 | φ1800 | φ2000 | φ2200 |
5 | Velikost drážky T-nosníku stolu | 4 | 6 | |||||||
6 | Úhel naklonění (stupně) | 0 stupeň ~+90 stupeň | 0 stupeň ~+120 stupeň | |||||||
7 | Rychlost otáčení (ot./min) | 0.2~2 | 0.15~1.5 | 0.1~1 | 0.05~0.5 | 0.03~0.3 | ||||
8 | Rotační výkon (KW) | 0.18 | 0.18 | 0.75 | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 |
9 | Rychlost naklánění (ot./min.) | 0.8 | 0.5 | 0.3 | 0.14 | |||||
10 | Výkon naklápění (kW) | 0.75 | 1.1 | 2.2 | 3 | 4 | 5.5 | 7.5 | ||
11 | Struktura rotačních os | Přímé připojení reduktoru | Naklápěcí podpora | |||||||
12 | elektřina (A) | 600 | 600 | 600 | 600 | 1000 | 1000 | 2000 | 2000 | 2000 |
13 | Výška středu naklápění h(mm) | 300 | 457 | 712 | 735 | 1100 | 1292 | 1420 | 1570 | 1570 |
14 | Maximální průměr obrobku (mm) | 550 | 850 | 1350 | 1400 | 2000 | 2500 | 2700 | 3000 | 3000 |
15 | Způsob nastavení rychlosti | Rychlost otáčení VFD | ||||||||
| Rychlost naklánění konstantní | ||||||||||
Proč jsou svařovací polohovadla tak populární?
1.Polohovadlo svařování lze použít v procesech svařování MIG/MAG, CO2 a TIG, které mohou otáčet kulaté nebo trubkové obrobky, jako jsou příruby a trubky, o 360 stupňů.
2.Svářeči mohou stát v jedné poloze a pracovat nepřetržitě na vodorovné ploše,To zabraňuje únavě pracovníků a zvyšuje produktivitu, protože svářeči se nemusí často pohybovat kolem trubky, aby dokončili svar.
3. Vzhledem k tomu, že nedochází k žádnému hornímu nebo vertikálnímu pohybu, tento způsob naklápění a otáčení zobrazení obrobku také pomáhá zajistit trvale vysokou kvalitu svařování.
